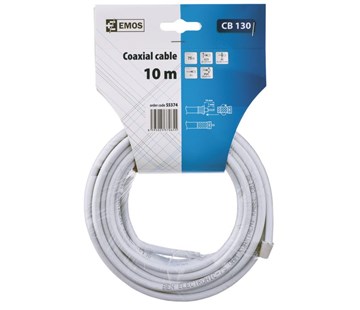

Emos S5374 KABEL KOAX.CB130 10M

záruční doba: 2 roky, impedance: 75 Ohm, použití: účastnické přívody, materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS), průměr vnitřního vodiče: 1,02 mm, dielektrikum typ, průměr: FPE 4,8 mm, počet stínění: 2, stínění I.folie: 1× Al/PES, materiál stínění: hliník (Al), počet drátků stínění: 32× 0,12 mm, průměr stínění: 32× 0,12 mm2, pokrytí stínění: 28 %, průměr pláště kabelu: 6,8 mm, materiál pláště kabelu: PVC, barva pláště kabelu: bílá, kapacita (pF/m): 55, činitel zkrácení: 0,84, max. útlum při 20 °C (dB/100m) 10 MHz: 2,3, max. útlum při 20 °C (dB/100m) 100 MHz: 7,4, max. útlum při 20 °C (dB/100m) 450 MHz: 15,5, max. útlum při 20 °C (dB/100m) 650 MHz: 18,2, max. útlum při 20 °C (dB/100m) 860 MHz: 20,8, max. útlum při 20 °C (dB/100m) 1 000 MHz: 22,5, max. útlum při 20 °C (dB/100m) 2 000 MHz: 34, min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23, min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20, min. útlum stínění (dB) 10 ~ 800 MHz: 75, max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7, max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9, izolační odpor mezi jádry při 20 °C (MOhm/km): 500, min. poloměr ohybu jednorázový/násobný: 30/60 mm, hmotnost (kg/km): 40,5, min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25, skladovací teplota: -20 °C až +75 °C, montážní teplota: +5 °C až +60 °C, způsob balení - délka: 10 m, způsob balení - typ cívky: PVC krabice, způsob balení - ozn. metráží: ano, doporučené typy konektorů - F lisovací: *K7220, doporučené typy konektorů - F šroubovací: *K7331, FPE = pěnové dielektrikum: ano, prodejní obal: 10 m, závěs

max. útlum při 20 °C (dB/100m) 10 MHz: 2,3 činitel zkrácení: 0,84 impedance: 75 Ohm materiál stínění: hliník (Al) průměr stínění: 32× 0,12 mm2 max. útlum při 20 °C (dB/100m) 1 000 MHz: 22,5 průměr vnitřního vodiče: 1,02 mm min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23 pokrytí stínění: 28 % stínění II. folie: není stínění I.folie: 1× Al/PES doporučené typy konektorů - F šroubovací: *K7331 min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25 max. útlum při 20 °C (dB/100m) 2 000 MHz: 34 barva pláště kabelu: bílá izolační odpor mezi jádry při 20 °C (MOhm/km): 500 materiál pláště kabelu: PVC min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20 počet stínění: 2 min. útlum stínění (dB) 10 ~ 800 MHz: 75 vhodné pro venkovní použití: ne PE = polyethylenové dielektrikum: ne skladovací teplota: -20 °C až +75 °C odolné UV: ne max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7 max. útlum při 20 °C (dB/100m) 860 MHz: 20,8 prodejní obal: 10 m, headercard max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9 kapacita (pF/m): 55 způsob balení - ozn. metráží: ano způsob balení - délka: 10 m průměr pláště kabelu: 6,8 mm počet drátků stínění: 32× 0,12 mm způsob balení - typ cívky: PVC krabice materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS) min. poloměr ohybu jednorázový/násobný: 30/60 mm PES = vrstva fólie: ne max. útlum při 20 °C (dB/100m) 100 MHz: 7,4 typ koaxiálního kabelu: CB130 dielektrikum typ, průměr: FPE 4,8 mm max. útlum při 20 °C (dB/100m) 650 MHz: 18,2 APE = vzduchové dielektrikum: ne montážní teplota: +5 °C až +60 °C max. útlum při 20 °C (dB/100m) 450 MHz: 15,5 doporučené typy konektorů - F lisovací: *K7220 FPE = pěnové dielektrikum: ano záruční doba: 2 roky hmotnost (kg/km): 40,5 nebezpečné látky: nepodléhá CPR třída reakce na oheň: nepodléhá CPR zamýšlené použití: vnitřní rozvody izolace napájecích vodičů: neuvádí se konstrukce napájecích vodičů: neuvádí se průřez napájecích vodičů: neuvádí se barva izolace napájecích vodičů: neuvádí se

Popis a parametry Emos S5374 KABEL KOAX.CB130 10M

Vlastnosti

Typ kabelu

CB130

Délka kabelu

10 m

Barva

Bílá

Impedance

75 ohm

Provozní podmínky

Provozní rozsah teplot (T-T)
